CNC繞線機繞線舉例操作

CNC繞線機繞線舉例操作

HY-R06 CNC繞線機是實用實際繞線線徑：∮0.03-0.6mm；以下跟大家舉例CNC繞線機繞線操作。

CNC繞線機試輸入以下資料(假設繞線資料指定儲存在第2～3步序之內)  第一組資料 第二組資料  起繞點： 未定 999.99  幅 寬： 30.00MM 30.00MM  線 徑： 0.230MM 0.450MM  總圈數 ： 500.0圈 100.0圈  起繞慢車： 2.0 圈 2.0圈  停止慢車： 5.0 圈 5.0圈  高 速： 50% 35%  低 速： 8% 8%  后 退： 0 0
注：第二組資料的起繞點被設定為999.99時，表示在該步序開始繞線時，排線桿以上一步序結束時所在位臵繼續排線，幅寬及左右邊界與上一步序相同，排線方向亦不改變。  2.8.1.使用范圍指定
1、起始步序設定：[起始步序][2][輸入]

2、結束步序設定：[結束步序][3][輸入]

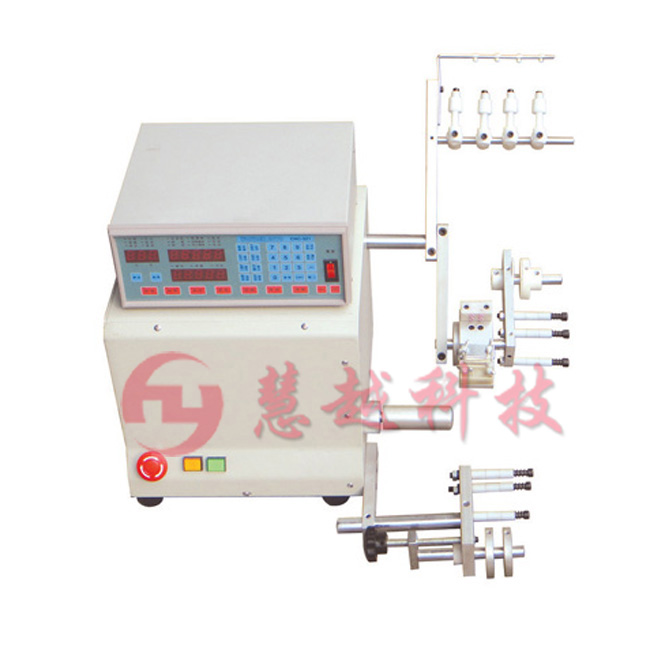

 CNC繞線機參考圖：
