全自動含浸機控制器接線圖

<!---->

全自動含浸機控制器接線圖

   我司東莞慧越科技HY-Z02全自動含浸機是自動運行程序：放入產品——蓋合上————抽真空1——馬達升1——浸泡1——馬達升2——浸泡2——排氣1——馬達降——抽真空2——滴干,排氣2——完成（報警）——開蓋取出產品。（此為含浸工作的基本流程。）以下由慧越小編跟大家詳解一下HY-Z02全自動含浸機控制器接線圖.



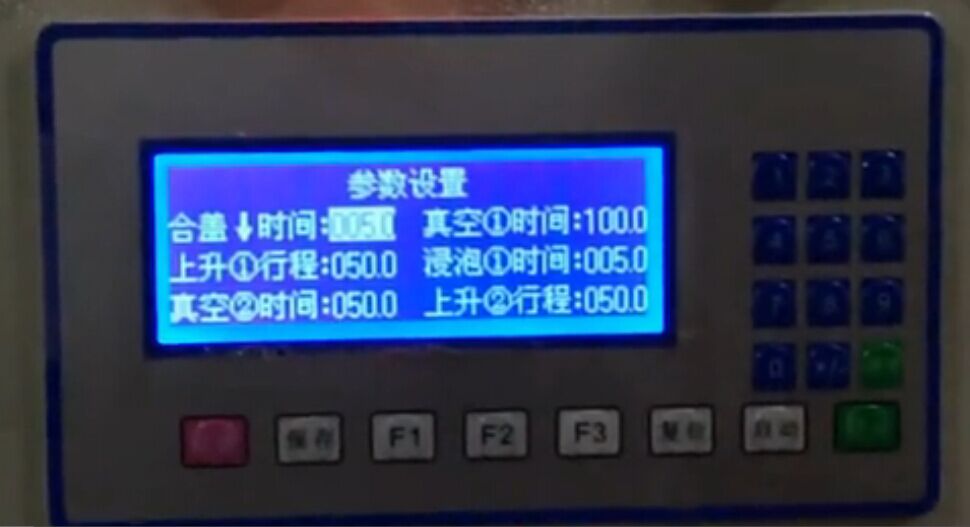

HY-Z02全自動含浸機控制器接線圖

1、上方接線座

Y15：蜂鳴器報警                       Y14：運行指示燈

24V+：+24V輸出                      Y13：備用

Y12：合蓋電磁閥                      Y11：開蓋電磁閥

24V+：+24V輸出                     Y10：排氣電磁閥

Y09：進氣電磁閥                      Y08：真空繼電器

24V+：+24V輸出                     Y07 Y06：備用

+5V：+5V輸出                         +5V：+5V輸出

Y05 Y04:備用                          +5V：+5V輸出

Y03 Y02：備用                        +5V：+5V輸出

Y01：升降方向                         Y00：升降脈沖



2、 中間接線座

GND:側面為2段子                      +24V：電源插座



3、 下方接線座

X15：備用                              COM：公共地

X14：備用                              X13：原點感應

X12：極限感應                        COM：公共地

X11 X10：備用                        X09：壓力保護

COM：公共地                           X08：備用

X07：相序異常                        COM：公共地

X05 X04 X03：備用                  COM：公共地

X02：備用                               X01：停止開關

X00：啟動開關                        COM：公共地

<!---->

本文作者：真空含浸機???????轉載請注明來源：http://www.ykelmsl.cn/info-380.html
?
