                                              全自動變壓器繞線焊錫生產線

                                              全自動變壓器繞線焊錫生產線

                                              詳細描述

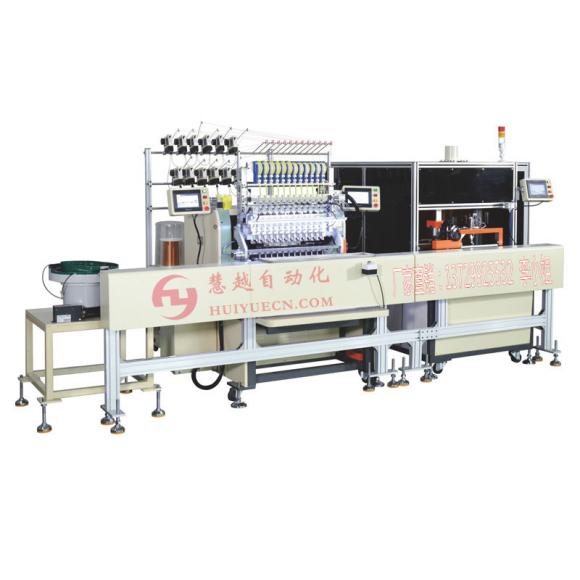

                                              HY-R1006 全自動變壓器繞線焊錫生產線



                                              震動盤上料(Vibration plate material )
                                              十二軸全自動繞線機(12 Spindle automatic winding machine)
                                              焊錫(Solder)
                                              擺盤(Plate)



                                              Spindle number       主軸數

                                              12

                                              Spindle speed       主軸轉速 (rpm)

                                              12000

                                              Spindle pitch        主軸間距 (mm)

                                              45

                                              Spindle servo motor power      主軸伺服馬達功率 (W)

                                              1500/3000 (選配)

                                              Traverse motor power      導針桿移動伺服馬達功率(W)

                                              X:200, Y:200, Z:200

                                              Spindle diameter      快速夾具接口內徑 (mm)

                                              標準:10 特殊:12

                                              Wire range       適用線徑 (mm)

                                              0.02-0.4mm(追加氣壓剪刀以及更換馬達

                                              可以繞到0.4mm以上)

                                              Max.wire diameter       繞線最大骨架外徑 (mm)

                                              35

                                              Traverse moving range      導針桿移動量 (mm)

                                              X:110, Y:150, Z:70

                                              Traverse speed      導針桿移動速度 (mm/sec)

                                              200

                                              Controller      控制系統

                                              HY-3

                                              Power voltage       電源電壓 (V)

                                              單項220V, 50/60HZ

                                              Power voltage       消防電力 (W)

                                              3500W/4500W

                                              Air pressure       壓縮空氣壓力 (Mpa)

                                              0.45-0.55

                                              Machine size        機臺本體尺寸 (mm)

                                              2000(L)x1300(W)x1500(H)

                                              Machine weight        機臺重量 (kg)

                                              840KG



                                              1.本系列機器關鍵零部件全部采用日本進口,可靠性強,耐用度高,大大增長機器使用壽命
                                              2.本機可以實現雙線并繞或雙線交替繞
                                              3.可以實自動焊錫,自動擺盤
                                              4.外觀設計新穎,結構簡單,剛性強,操作簡單,維護保養方便
                                              5.編程采用電腦或觸摸屏,可自由選擇,中文顯示易于理解
                                              6.獨特的快速接頭夾具設計,減小換型時間
                                              7.導針桿0 °/ 90 °/135° 可選配安裝,方便不同多角度骨架繞線
                                              8.使用精密帶反張力控制張力器,使產品排線更整齊
                                              9.具有選配自動上下料功能,可大大節省繞制時間
                                              10.具有自動夾線、斷線、排除廢線的功能
                                              11.增加伺服手指和送線裝置可實現小產品精密繞線
                                              12.密碼保護功能,防止非相關人員修改程序
